罗茨风机必备常识,风机常用计算公式!

罗茨风机必备常识,风机常用计算公式!

罗茨风机是一种用于压缩和输送气体的机械,从能量观点来看,它是把原动机的机械能量转变为气体能量的一种机械。

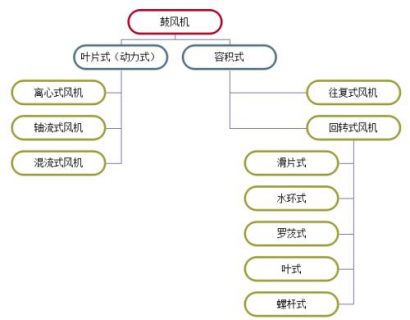

风机分类:

按气流运动方向分类:

离心式风机—气流轴向驶入风机叶轮后,在离心力作用下被压缩,主要沿径向流动。

轴流式风机—气流轴向驶入旋转叶片通道,由于叶片与气体相互作用,气体被压缩后近似在园柱型表面上沿轴线方向流动。

混流式风机—气体与主轴成某一角度的方向进入旋转叶道,近似沿锥面流动。

横流式风机—气体横贯旋转叶道,而受到叶片作用升高压力。

按生产压力的高低分类(以绝对压力计算):
通风机—排气压力低于112700Pa;
鼓风机—排气压力在112700Pa~343000Pa之间;
压缩机—排气压力高于343000Pa以上;

压力

离心通风机的压力指升压(相对于大气的压力),即气体在风机内压力的升高值或者该风机进出口处气体压力之差。它有静压、动压、全压之分。性能参数指全压(等于风机出口与进口总压之差),其单位常用Pa、KPa、mH2O、mmH2O等。

流量
单位时间内流过风机的气体容积,又称风量。常用Q来表示,常用单位是;m3/s、m3/min、m3/h(秒、分、小时)。(有时候也用到“质量流量”即单位时间内流过风机的气体质量,这个时候需要考虑风机进口的气体密度,与气体成份,当地大气压,气体温度,进口压力有密切影响,需经换算才能得到习惯的“气体流量”。

转速
风机转子旋转速度。常以n来表示、其单位用r/min(r表示转速,min表示分钟)。

功率
驱动风机所需要的功率。常以N来表示、其单位用Kw。

风机常用参数、技术要求
一般通、引风机:全压P=….Pa、流量Q=…m3/h、海拔高度(当地大气压)、传动方式、输送介质(空气可不写)、叶轮旋向、进出口角度(从电机端正视)、工作温度T=…℃(常温可不写)、电动机型号…….等。

高温风机及其它特殊风机:

全压P=…Pa、流量Q=…m3/h、进口气体密度Kg/m3、传动方式、输送介质(空气可不写)、叶轮旋向、进出口角度(从电机端正视)、工作温度T=…..℃、瞬时最高温度T=…℃、进口气体密度□Kg/m3、当地大气压(或当地海拨高度)、含尘浓度、风机调节门、电动机型号、进出口膨胀节、整体底座、液力偶合器(或变频器、液体电阻启动器)、稀油站、慢转装置、执行器、启动柜、控制柜….等。

海拨高度换算当地大气压

(760mmHg)-(海拨高度÷12.75)=当地大气压(mmHg)

注:海拔高度在300m以下的可不修正。

1mmH2O=9.8073Pa;

1mmHg=13.5951mmH2O;

760mmHg=10332.3117mmH2O

风机流量0~1000m海拨高度时可不修正;

1000~1500M海拨高度时加2%的流量;

1500~2500M海拨高度时加3%的流量;

2500M以上海拨高度时加5%的流量。
