罗茨风机间隙调整技巧

罗茨风机间隙调整技巧

一、 工作原理

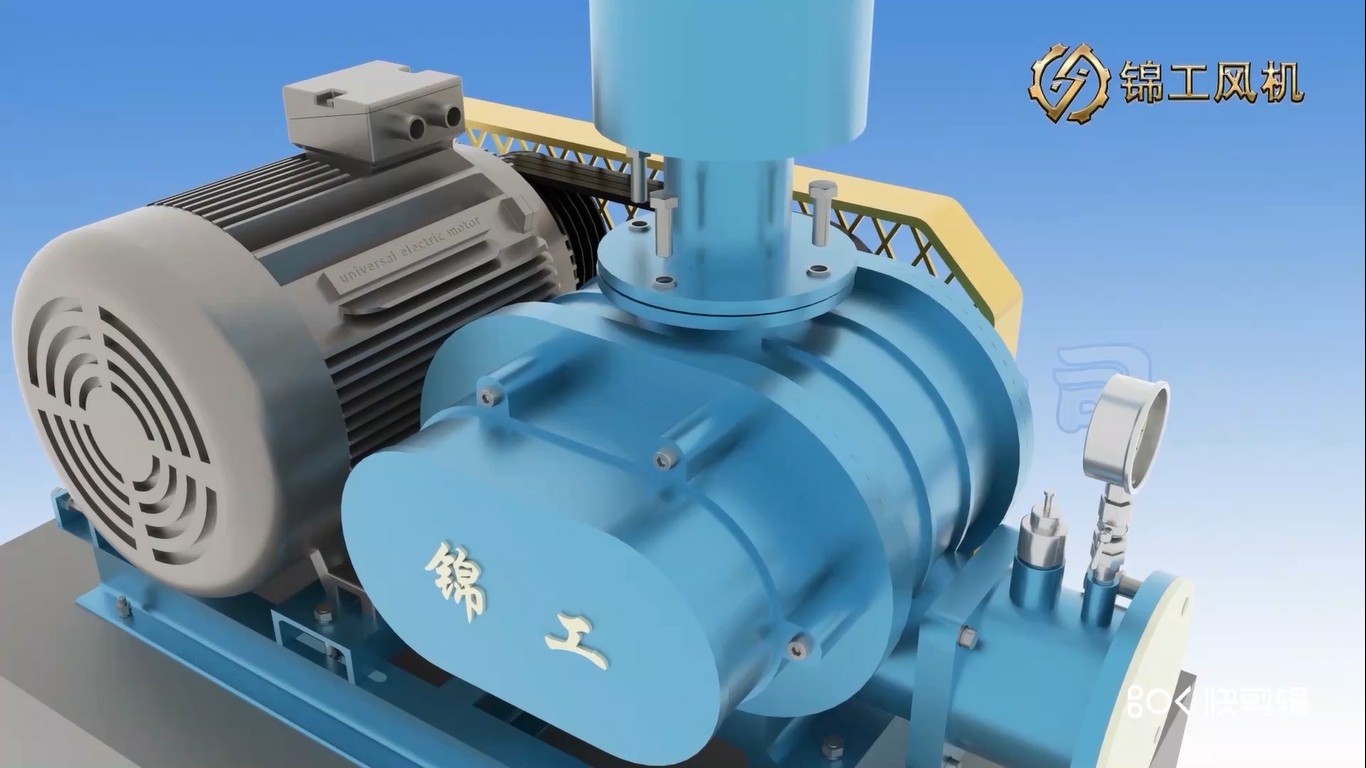

罗茨风机是容积式鼓风机的一种,它由一个近似椭圆形的机壳与两块墙板包容成一个气缸(机壳上有进气口和出气口)一对彼此相互“啮合”(因为有间隙,实际上并不接触)的叶轮,通过同步齿轮传动以等速反向旋转,借助两叶轮的“啮合”使进气口与出气口相互隔开;在旋转过程中将气缸容积内的气体从进气口推移到出气口。

二、 装配间隙

罗茨鼓风机的叶轮与叶轮之间及叶轮与机体之间存在相对运动,处于非接触状态,必须有合适的工作间隙,才能保证既有密封作用又能使风机正常运转。

装配间隙系20℃时的理论静态间隙值。其能保证在额定工况下满足动态时所需之工作间隙。为此,装配间隙乃是保证风机性能和安全运用的重要因素。每台罗茨风机出厂时,皆已对装配间隙进行调整,用户不得随意变动。具体间隙值见下表:

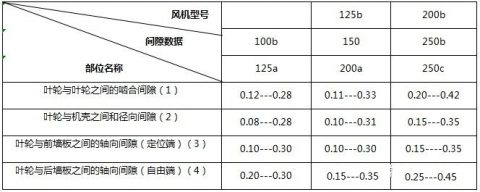

罗茨鼓风机的装配间隙表 单位:mm

在保证罗茨风机性能及正常运行条件下,上述间隙值允许作适当调整。

三、 间隙调整注意事项

1、间隙1的调整:

拧松齿圈与齿毂紧固螺栓拆下定位圆锥销,调节齿圈与齿毂安装角度位置。即能达到调整间隙δ1之目的。调好间隙后,必须修正定位销孔(或另置)后,再以圆锥销定位。并把紧固螺栓拧紧。调整1间隙,应在叶轮360°旋转中进行。

2、间隙2之调整

拧松机壳与墙板间的紧固螺栓,并拆下定位圆锥销,根据具体情况,高速机壳与墙板之相对位置,以调整轩轮与机壳之径向间隙,调妥后,必须修正定位销孔(或另置),再以圆锥销定位。而后用螺栓把壳体与墙板紧固到一起

3、间隙3与4之调整

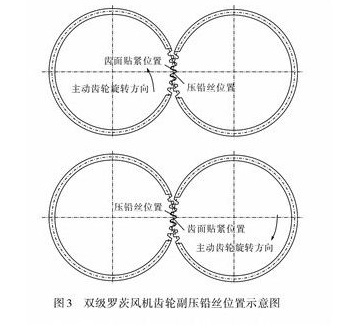

在定位端墙板的轴承壳上有紧固螺钉和调整螺钉,预使3减小,而4增大,则先旋松紧固螺钉。再旋紧调整螺钉,此时叶轮向定位端墙板移动,反之,预使3增大,而4减小,则先旋松调整螺钉,再旋紧紧固螺钉,此时叶轮向非定位端墙板移动,见图3,为保证同轴度,须在轴承座法兰与墙板之间适当补充或减少垫片,使它们之间的空隙基本一致,并防止间隙变动如果3符合要求而4不符合要求时,可在机壳和非定位端墙板的结合面之间增加或减少纸垫。

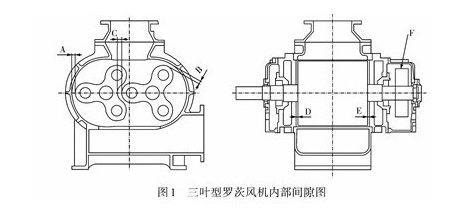

罗茨风机工作原理图

四、拆卸
1、拆卸中的注意事项
(1)所有联接件和嵌合件一律刻上配合标记,特别是齿轮。
(2)不要损伤零部件,尤其是配合表面。
(3)所有垫片在拆卸时,都要测定其厚度。
(4)拆卸后的部件,特别是轴承应注意避免灰尘污染。
(5)应采用适当的拆卸工具。
(6)刚停用的风机必须等待机体及润滑油冷却后才能进行拆卸,以免烫伤。

1
2

2、拆卸步骤
从机组上拆掉所有附件—排放齿轮箱中的油—卸下皮带轮—卸下齿轮箱及调整螺钉—卸下齿轮—卸下轴承盖—卸下机壳两侧墙板。

五、组装
1、组装中的注意事项
(1)检查被拆卸的零件有无损伤情况,应特别注意检查配合部位,若发现损伤时,应进行修复或更换。
(2)轴承应清洗干净,再涂上润滑油,在安装轴承时,工具、手等都应清洗干净。
(3)将配合部位的灰尘彻底清除,然后涂上油。
(4)密封垫如有破损或失落时,则应更换相同厚度、材质的垫片。

3

2、组装步骤
(1)将驱动侧的墙板(前墙板)安装到机壳上。
(2)将叶轮部由齿轮端装入机壳内。
(3)将齿轮端墙板安装到机壳上,注意轴向总间隙,不够时可选配机壳密封垫。
(4)组装前后轴承。组装前轴承时,轴承箱内应填充1/2-1/3轴承空间的润滑脂。
(5)组装齿轮。
(6)将驱动侧轴承和锁紧螺母一同装上,装上轴承压盖。
(7)调整间隙,打入定位销。
(8)装皮带轮及其他部件。

六、间隙调整
1、机壳间隙的调整:是通过机壳与墙板定位销孔来保证的,因为在拆卸风机时,一定不能损坏定位销孔。
叶轮—机壳
0.20—0.395

2、叶轮—叶轮间隙的调整:将叶轮转到间隙示意图位置,将从动齿轮对准主动齿轮标记压入轴上,依次装入齿轮挡圈,止动垫片和锁紧螺母,并将锁紧螺母稍稍紧上。将叶轮试转一圈,若不能转动,将叶轮回转以使接触处在上,用铜棒轻轻敲打叶轮间隙部位,使齿轮和轴
的锥部配合相对移动,从而达到调整叶轮间隙的目的。当叶轮—叶轮间隙符合规定值时,将齿轮锁紧。
叶轮—叶轮
0.29—0.34

3、叶轮—墙板轴向间隙调整:装配墙板时应先保证轴向总间隙C+D(调整机壳密封垫厚度),再通过前墙板上的四组调节螺钉对叶轮轴向位置进行调整,保证两端间隙C和D的分配。
叶轮—前墙板
0.12—0.18
叶轮—后墙板
0.63—0.69
拧调节螺栓时,应在压板螺栓宁松的情况下进行,否则会损坏调节螺栓。

七、安装皮带轮,皮带。

八、间隙调整后之要求,间隙调整后必须进行空负荷试运转。
