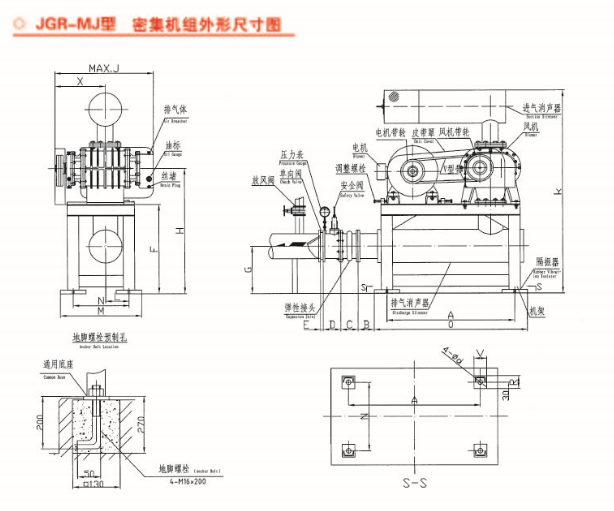

罗茨风机结构图

罗茨风机结构图

章丘锦工罗茨风机给您介绍一下罗茨风机的结构组成。罗茨风机由机壳、墙板、叶轮、进出口消声器等4大部分组成。

1、叶轮:是罗茨风机的旋转部分,分两叶和三叶,现在由于三叶的比两叶的出气脉动小、噪声小,运转平稳等很多优点,已逐渐代替两叶罗茨风机。

2、机壳:主要用来支撑墙板、叶轮、消声器和固定的作用。

3、墙板:主要用来连接机壳与叶轮,并支撑叶轮的旋转,以及起到端面密封的效果。

4、消声器:用减小罗茨风机的进、出由于气流脉动产生的噪音。

罗茨风机为容积式风机,输送的风量与转数成比例,叶轮端面和风机前后端盖之间及风机叶轮之间者始终保持微小的间隙,在同步齿轮的带动下风从风机进风口沿壳体内壁输送到排出的一侧。

今天锦工风机就来和大家一起拆解下,看罗茨鼓风机是由哪些部件组成的。

首先,一套完整的罗茨鼓风机包括:风机主机、共享底座、电机、电机坐杆、皮带、皮带轮、皮带护罩、三通、泄压阀、逆止阀、压力表、入口消音器、出口消音器、防震接头、防震脚垫、配套螺丝等组成。

除去配件和电机外,技术含量最大,最重要的组成部分当属罗茨鼓风机主机了。一个好的主机头在使用过程中噪音相对来说是比较低的,风量也相对稳定,使用寿命相比与其他罗茨鼓风机来说,使用寿命能长达5年以上。在众多的罗茨风机生产厂家中,锦工机械科技凭借着坚实的基础和雄厚的生产实力,在罗茨鼓风机的设计制造销售等各方面都名列前茅,成为罗茨鼓风机行业的领头羊。其生产的锦工罗茨鼓风机机构合理,风量大,噪音低,节能环保,性能优良,使用寿命长。一般寿命稳定在5-10年,一台能顶两台用。采用高品质电机,耐高温防火材料,品质卓越,动力强劲。内部带有消音器,独配消音房,风机振动的声音特别小,几乎是无声的,有效减轻了噪音的污染,不会给生产带来任何影响。现在已被应用到各个行业,并成为多数知名企业的合作品牌,买罗茨鼓风机就选锦工。

罗茨鼓风机主机的组成主要是由两组叶轮,一个缸体,4个轴承,两副齿轮,2个端盖,1个齿轮罩,2副轴承座以及其他一些配件组成。

配件明细图罗茨风机分解图

罗茨风机分解图
要注意的是,罗茨鼓风机又可分为真空和压送两种类型。真空和压送罗茨风机本质上区别不大,都是主机加电机以及配件组合而成。有区别的是真空型罗茨鼓风机会有一个真空过滤桶。而这是压送型罗茨鼓风机不需要的。

真空罗茨风机结构图

以上就是罗茨风机的基本构造大揭秘了。要想了解其他更多相关资讯,请向锦工风机咨询。我们会给您更加丰富细致的讲解。在了解了罗茨鼓风机构造后,主要就是罗茨风机的保养和使用了。罗茨鼓风机在运转中要注意检查:电源、电压、电流值、压力、大气温度、排出温度、轴承温度、振动、噪音、油位、污垢程度、皮带张力等事项并留下记录表,这样对于早期发现或发生问题时原 因调查有很大帮助。不可以使用出口闸阀来调整风量,应该改变罗茨风机转速或赠放排气阀防控的方法来调整。
