螺杆式风机工作原理及特点

螺杆式风机工作原理及特点

山东锦工有限公司是一家专业生产罗茨风机、螺杆式风机、回转式鼓风机等机械设备公司,位于有“铁匠之乡”之称的山东省章丘市相公镇,近年来,锦工致力于新产品的研发,新产品双油箱罗茨鼓风机、水冷罗茨鼓风机、油驱罗茨鼓风机、低噪音罗茨鼓风机,赢得了市场好评和认可。产品和服务远销全国各地及东南亚,深受客户好评。

在线咨询:

相关文章阅读:

回转风机价格:回转式鼓风机多少钱一台?
罗茨风机价格:罗茨鼓风机多少钱一台

螺杆式风机发展较晚,是一种新型的回转式风机,分为单螺杆与双螺杆式,市场上常见的为双螺杆式。双螺杆结构由瑞典人里斯曼发明,最先用于压缩机领域,到20世纪末,双螺杆结构在鼓风机领域才开始获得较快发展,并在诸多应用领域展现里良好的易用性,如节能、稳定等。凭借良好的性能,在较多领域开始逐渐替代罗茨等传统风机。
一、螺杆风机的结构
以锦工双螺杆鼓风机为例,螺杆风机一般主要由外罩、主机、电机、空气过滤器、消音器、油泵油箱以及油虑等部分构成。锦工双螺杆鼓风机可根据客户要求进行定制,比如去掉外罩、改为无油系统等。

20160921145630_7851

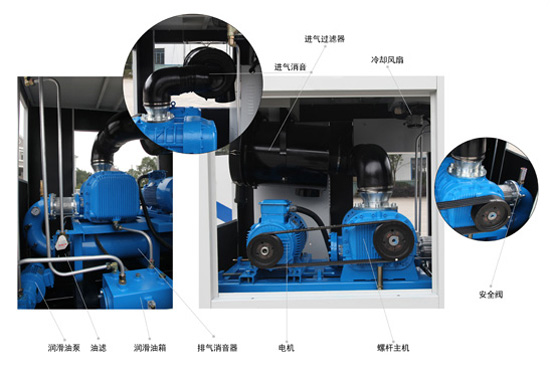

锦工螺杆鼓风机结构

螺杆主机作为螺杆风机的核心部件,其结构直接决定了风机性能的优劣。螺杆主机主要由机壳、螺杆转子、齿轮箱、轴承、轴封等主要部件构成。

20160921145812_4583

二、螺杆风机的运行原理
螺杆式风机的运行原理是两根平行的阴阳转子在“∞”形气缸中相互啮合形成工作容积,通过同步齿轮,转子作反向高速转动,随着转子转动工作容积的大小发生周期性的变化,在气体输送过程中同时实现气体的压缩。螺杆式风机的工作循环可分为吸气、压缩和排气三个过程。其循环过程如下所示:

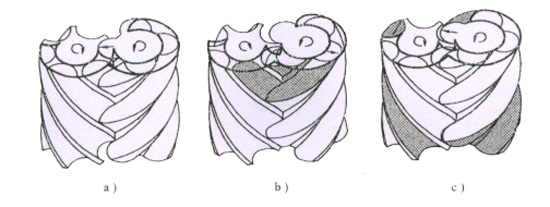

1、吸气过程
气体经吸气口进入转子齿间容积,随着转子的转动,齿间容积不断扩大,当齿间容积达到最大时,齿间容积与吸气口断开,吸气过程结束。

20160921145920_4279

?吸气过程即将开始????????????? ? ????? 吸气过程??????? ?????? ?????? 吸气过程结束

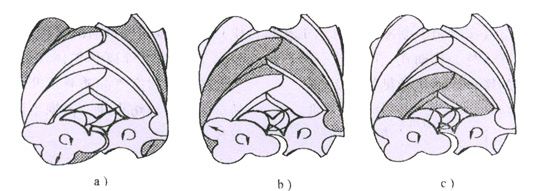

2、压缩过程
吸气结束后转子继续转动。螺杆转子呈螺旋形,转动过程中,齿间容积产生由大到小的周期性变化,对容积内的气体产生压缩,气体压力上升。

20160921150126_2256

压缩过程即将开始???????????????????????????压缩过程中???????????????????????????? 压缩过程结束

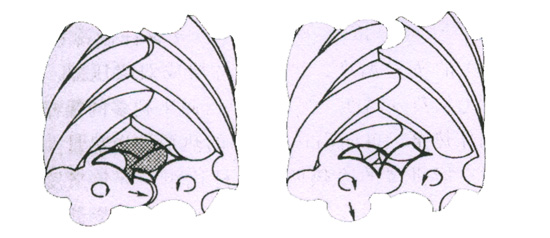

3、排气过程
齿间容积与排气口连通后,排气过程开始。转子转动过程中,齿间容积不断减小,将压缩后的气体送至排气管。此过程一直延续到该容积达到最小值为止。

20160921150349_2421

排气开始?????????????????????????????????????????????????排气结束

三、?螺杆式风机的特点
与罗茨风机等不同,?螺杆式风机在腔体内气体输送的过程中实现了内压缩,因此螺杆拥有罗茨大部分的优点之外,同时比罗茨具备更高的效率,且气体的输送压缩的过程是连续渐进的,气流脉动更低,排气噪音、温度控制等均要优于罗茨等传统风机。
作为近年来新兴发展的回转式鼓风机种类,螺杆风机因其结构简单,稳定、节能低噪音等优势,开始普遍出现在曝气、气水反冲、氧化脱硫、流化/均化工艺、气力输送等应用中,并将会成为各个行业风机选择亮点。
