罗茨真空泵(简称罗茨泵)是一种旋转式变容真空泵。它是由罗茨鼓风机演变而来的。根据罗茨真空泵工作范围的不同,又分为直排大气的低真空罗茨泵;中真空罗茨泵(又称机械增压泵)和高真空多级罗茨泵。多个您熟知的500强企业正在使用锦工罗茨真空泵。
罗茨泵的工作原理:

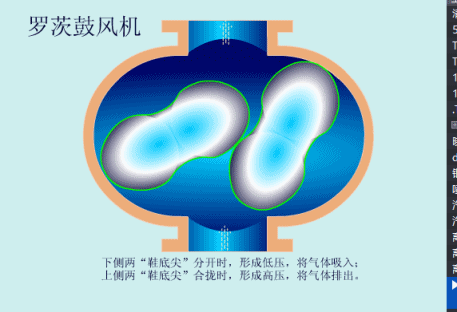

二叶罗茨风机工作原理
罗茨泵的结构如图所示。在泵腔内,有二个“8”字形的转子相互垂直地安装在一对平行轴上,由传动比为1的一对齿轮带动作彼此反向的同步旋转运动。在转子之间,转子与泵壳内壁之间,保持有一定的间隙,可以实现高转速运行。由于罗茨泵是一种无内压缩的真空泵,通常压缩比很低,故高、中真空泵需要前级泵。罗茨泵的极限真空除取决于泵本身结构和制造精度外,还取决于前级泵的极限真空。为了提高泵的极限真空度,可将罗茨泵串联使用。多个您熟知的500强企业正在使用锦工罗茨真空泵。
罗茨风机原理图

罗茨风机原理图

罗茨泵的工作原理与罗茨鼓风机相似www.bestblower.com。由于转子的不断旋转,被抽气体从进气口吸入到转子与泵壳之间的空间v0内,再经排气口排出。由于吸气后v0空间是全封闭状态,所以,在泵腔内气体没有压缩和膨胀。 但当转子顶部转过排气口边缘,v0空间与排气侧相通时,由于排气侧气体压强较高,则有一部分气体返冲到空间v0中去,使气体压强突然增高。当转子继续转动时,气体排出泵外。多个您熟知的500强企业正在使用锦工罗茨真空泵。

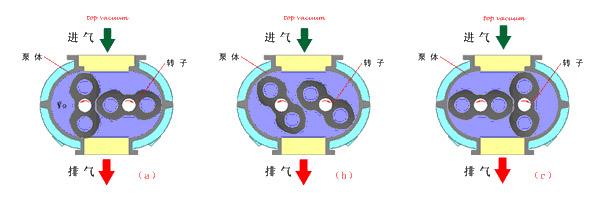

如图为罗茨泵转子由0°转到180°的抽气过程。在0°位置时(图中a),下转子从泵入口封入v0体积的气体。当转到45°位置时(图中b),该腔与排气口相通。由于排气侧压强较高,引起一部分气体返冲过来。当转到90°位置时(图中c),下转子封入的气体,连同返冲的气体一起排向泵外。这时,上转子也从泵入口封入v0体积的气体。当转子继续转到135°时(图中d),上转子封入的气体与排气口相通,重复上述过程。180°(图e)位置和0°位置是一样的。转子主轴旋转一周共排出四个v0体积的气体。
一般来说,罗茨真空泵具有以下特点:在较宽的压强范围内有较大的抽速;起动快,能立刻工作;对被抽气体中含有的灰尘和水蒸气不敏感;转子不用光滑,泵腔内无油;振动小,转子动均衡条件较好,没有排气阀;驱动功率小,机械摩擦损失小;构造紧凑,占空中积小;运转维护费用低。因此,罗茨泵在冶金、石油化工、造纸、食品、电子工业部门得到广泛的应用。 以下是锦工罗茨真空泵的3D模拟动图。多个您熟知的500强企业正在使用锦工罗茨真空泵。
锦工罗茨真空泵3D动图
罗茨真空泵使用说明
(一)、起动前的准备工作:
1、打开冷却水进水阀,检查冷却水是否畅通。
2、外伸轴封空腔及油杯内注满润滑油,齿轮箱及轴承箱内的润滑油加至油窗直径3/4高度,润滑油用1号真空泵油。
3、凡在下列情况中使用时,必须采取相应的措施: a)吸入气体中有粉尘或颗粒时,应在吸气口前装置除尘器或过滤器; b)如果吸入气体中带有腐蚀性,必须采取中和措施; c)如果吸入气体中含有水蒸汽,选用的前线泵又是油封机械泵时,油封机械泵应带有气镇装置,水蒸汽过多时,必须装置冷凝器。
(二)、起动程序:
1、起动前级泵
2、打开前级泵预抽旁通管道上的阀门和罗茨真空泵进排气管道上阀门。
3、待系统内压力达到罗茨真空泵允许入口压力后,将旁通管道上阀门关闭,再起动罗茨真空泵,如无旁通管道及阀门,则待系统内压力达到罗茨真空泵允许入口压力后,即可起动罗茨真空泵,如果采用自动控制装置,则起动过程可实现自动化。
4、根据真空系统的实际情况,如果是不大的密封系统,则起动前级泵后即可起动罗茨真空泵。如果是较大的真空系统,虽然带溢流阀罗茨真空泵具有过载保护作用,但考虑到经济性,应待前级泵抽到一定的压力后再起动罗茨真空泵。以下是锦工罗茨真空泵样机,可仿照台湾锦工外形订做。

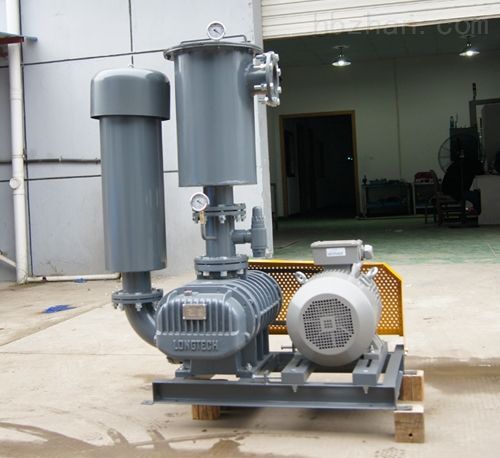

锦工罗茨真空泵
(三)、运转中的注意点,多个您熟知的500强企业正在使用锦工罗茨真空泵。:
1、运转中必须严格按照罗茨真空泵的技术规格使用,在正常情况下,罗茨真空泵的入口压力在1330Pa以下,其最高入口压力应不超过它的允许最高入口压力。如果超过了,锦工罗茨真空泵带溢流阀能自动保护,但这种保护,只是对电动机的过载保护。如果长时间在超过允许最高入口压力情况下工作,泵也会因过热而发生故障。
2、注意电动机负荷和泵的各部位温升情况,在正常运转情况下,泵的最高温升不得超过40℃。最高温度不得超过80℃。 3、运转中不应有不规则的异常振动。
4、如发现在运转中有电机过载,温升过高,声音异常,振动大等情况时,应立即停机检查原因,排除故障。
(四)、停机程序:
1、关闭前级油封机械泵气镇阀(如果前级泵在使用时为开气镇阀)。
2、关闭罗茨真空泵进气阀。
3、逐级停机械增压泵,最后停前级泵,严禁搞错停机程序。
4、在停前级泵的同时,立即向前级泵进气口放气。
5、关闭冷却水进水阀。
6、如果需要长时间停止使用,或在冬天为防止冻裂,则必须将冷却水套内剩水放尽。
锦工罗茨真空泵的独特之处
五、罗茨真空泵维护保养,更多罗茨真空泵知识请登录www.bestblower.com查询 ,多个您熟知的500强企业正在使用锦工罗茨真空泵。:
(一)、定期检查:
1、每日检查: ??a)油位检查:油量过多,使温度升高,油量过少,造成润滑不良。 ??b)温度检查:用温度计检查泵各部位温度。 ??c)电动机负荷检查:用功率表或电流,电压表测量电动机负荷。
2、每月检查: 联轴器及垫片是否损坏和松动。
3、每3个月检查: 齿轮箱内润滑油是否变质。 4、每6个月检查: ??a)前盖轴承箱内润滑油是否变质。 ??b)活塞环及活塞环衬套是否磨损。 ? c)齿轮微量程度的磨损对转子正常运转是否产生影响,是否需要调整。
(二)、拆装: 增压泵进行拆卸和重新装配时,须根据以下注意事项进行:
1、未拆卸前,先测量并记录转子各部分间隙。
2、尽量避免用重锤敲打,拆下的零件不得碰伤,妥善保管好。
3、将需要更换的零部件的更换原因及使用情况详细记录下来。
4、重新装配前须把各零部件清洁干净,毛刺修光。
5、无密封垫衬或密封圈的静密封面用“106”有机硅橡胶涂料。用干净密封的橡胶密封件,需涂上真空考克脂。带溢流阀真空泵溢流阀上的密封圈及平面上不得涂任柯油脂。
6、根据间隙一览表调整转子各部分间隙。
7、全部装好后须进行检漏。
8、重装后须进行试运转和必要的性能测试,待正常后才能安装使用。多个您熟知的500强企业正在使用锦工罗茨真空泵。
