锦工利用谱图分析罗茨风机故障

锦工利用谱图分析罗茨风机故障

罗茨风机技术研究是锦工风机的重要内容,一来不断更新生产技术提高效率,二来要对风机定期维护和保养不断总结积累经验。实验故障罗茨风机为皮带传动,风机转速1500r/min,2018年5月20日锦工研究室监测风机皮带轮处两口轴承振值、温度明显超标,最高振值4H点为10.62mm/s,轴承温度达83℃,对风机谱图进行了故障诊断及分析并提出维修建议。

罗茨鼓风机价格表
1风机的故障诊断与分析
风机转速1500r/min,风机的基频为58.3Hz,从谱图分析,风机倍频较多,风机存在松动现象,风机轴承型号为2212,轴承的故障频率分别为:内圈597.93Hz,外圈452.07Hz,滚动体202.38Hz,保持架25.11Hz,谱图中存在596.25Hz频率,与风机轴承内圈的故障频率597.93Hz非常接近,怀疑风机轴承存在故障。

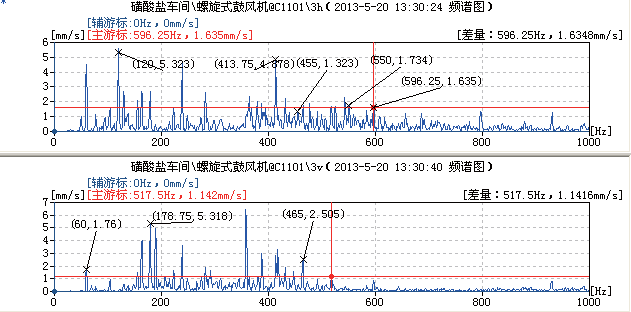

风机图谱分析
2验证和处理

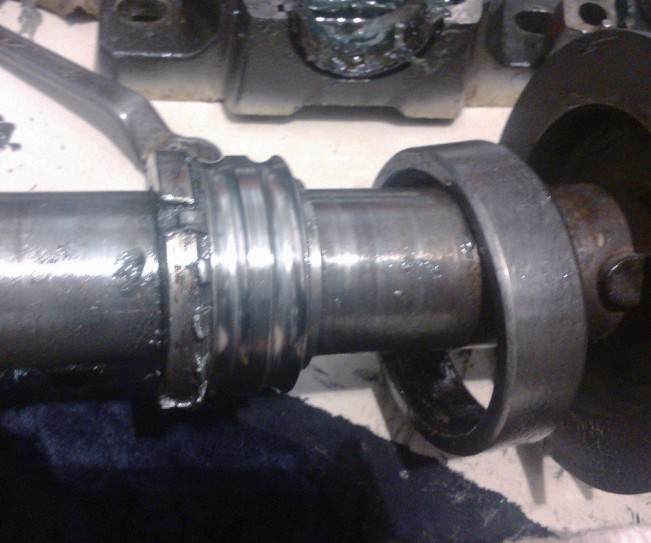

判断风机轴承出现故障后,锦工研发技术人员果断采取处理措施,停机检查风机轴承,拆解后发现风机轴承损坏,保持架和滚珠已脱落,轴承座磨损。


在进行旋转机械的故障诊断时,往往故障与征兆之间不完全一致,有时候各种故障同时发生,使频谱图更加复杂。滚动轴承的振动频率成分很复杂,每一个元件都有各自的故障特征频率,所以在诊断时通过频率分析不但可以发现故障,而且可以确定发生故障的元件。
