罗茨鼓风机内部构造,工作原理及常见用途

  罗茨鼓风机为容积式风机,输送的风量与转数成比例,三叶型叶轮每转动一次由两个叶轮进行三次吸、排气,与二叶型相比,气体脉动变少,负荷变化小,机械强度高,噪声低,振动也小。下面跟随回转式鼓风机厂家来了解一下。

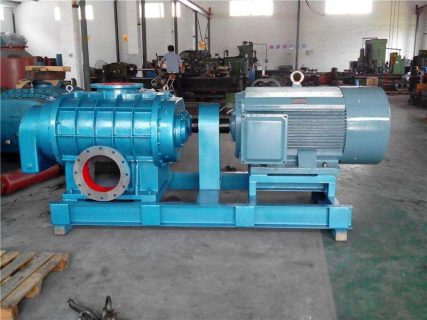

回转式鼓风机

  在两根平相行的轴上设有三个三叶型叶轮,轮与椭圆形机箱内孔面及各叶轮三者之间始终保持微小的间隙,由于叶轮互为反方向匀速旋转,使箱体和叶轮所包围着的一定量的气体由吸入的一侧输送到排出的一侧。各支叶轮始终由同步齿轮保持正确的相位,不会出现互相碰触现象,因而可以高速化,不需要内部润滑,而且结构简单,运转平稳,性能稳定,适应多种用途,已运用于广泛的领域。

  以适应热臌胀时转子的轴向位移。

  同步齿轮:由齿圈和轮毂组成,便于调整叶轮间隙。

  机体:由机壳和左、右墙板组成。左、右墙板及安装在左右墙板内的轴承座、密封部等均可互相通用。

  底座:中、小型风机均配有公共底座,大型风机仅配风机底座,便于安装调试。

  叶轮:选用渐开线型面,容积利用率高。

  轴承:近联轴器端作为定位端选用3000型双列向心球面滚子轴承。近齿轮端作为自由端选用32000型单列向心短圆柱滚子轴承 润滑:齿轮采用浸入式,轴承采用飞溅润滑。润滑效果好,安全可靠。

  传动方式:以联轴器直联为主。若性能规格需要,也可选用三角皮带轮变速的方式。联轴器选用弹性联轴器,能缓和冲击及补偿少量的轴线偏差。大流量风机除以电动机作为驱动机外,也可采用汽轮机或其他驱动机。

  转子:由轴、叶轮、轴承、同步齿轮、联轴器、轴套等组成。

  以上就是罗茨鼓风机构造介绍,想要了解更多,可以关注我们的网站!
